Автоматический станок c ЧПУ для сверления отверстий и обработки стекла
ALCOR-100

Производство: LOVATI
  • Унифицированный станок с ЧПУ для серийного производства стеклянных дверей, перегородок, кухонных фартуков.
  • Отличная альтернатива универсальному обрабатывающему центру, как более высокопроизводительное, более дешевое
    по цене и более удобное в эксплуатации оборудование.
Автоматический станок c ЧПУ для сверления отверстий и обработки стекла ALCOR-100
Описание Характеристики Пример работы

Описание

НАЗНАЧЕНИЕ

Станок с ЧПУ для сверления и обработки, модель ALCOR-100, с одной сдвоенной головой для высверливания отверстий, обработки, выполнения вырезов, сверления с последующей фрезеровкой.

Станок работает как центр с ЧПУ с 6-ю управляемыми осями.

ОПИСАНИЕ МАШИНЫ

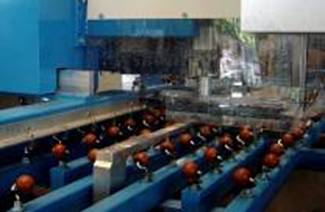

Машина имеет две центрированных рейки для управления по осям PX и PY. Эти рейки двигаются автоматически и устанавливаются в исходную позицию для начала работы. Оператор только должен установить стекло на рейки.

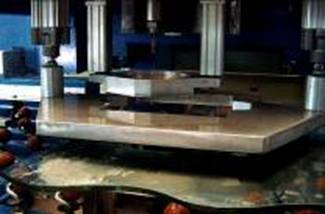

Стекло блокируется пневматическими цилиндрами и далее готовы работать сверла, фрезы или круги в зависимости от типа обработки.

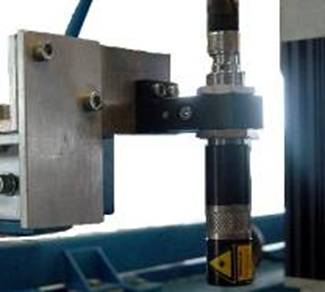

По запросу,  ALCOR-100 может быть оборудован специализированной лазерной системой для центрирования отверстий (опция).

Станок ALCOR-100 сверлит отверстия сверху и снизу, делает вырезы и сверление с последующей фрезеровкой.

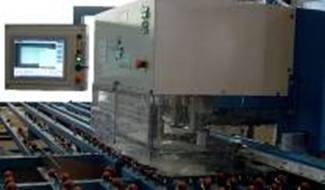

Сверлильно-фрезеровальный станок ALCOR-100 с ЧПУ имеет сенсорный экран, удобный в работе, и запрограммирован с помощью системы CAD-CAM, установленной на CN контролере машины. Также имеет полный набор параметрических программ для удобства работы оператора.



По запросу, программное обеспечение CAD-CAM может быть установлено на офисный компьютер клиента (опция).

Последняя, но не менее важная особенность, чтобы быть упомянутой, очень быстрая смена инструмента.

Машина ALCOR-100 поставляется в следующей комплектации инструментом:

  • 2 сверла для диаметра 8 мм;
  • 2 сверла для диаметра 10 мм;
  • 2 сверла для диаметра 12 мм;
  • 2 сверла для диаметра 16 мм;
  • 2 сверла для диаметра 20 мм;
  • 1 фреза плюс трапециевидный круг для толщины стекла 8 мм;
  • 1 фреза плюс трапециевидный круг для толщины стекла 10 мм;
  • 1 фреза плюс трапециевидный круг для толщины стекла 12 мм.

Машина ALCOR-100 поставляется в комплекте:

  • Сенсорный экран CNC устройства;
  • Программное обеспечение CAD-CAM с возможностью использования параметрических фигур;
  • Карта Ethernet для связи между ЧПУ и ПК;
  • Система телеассистенции через Интернет;
  • WiFi ключ;
  • DXF программное обеспечение для импорта/экспорта рисунков с/на другие системы;
  • Система автоматической смазки с таймером;
  • Конические держатели инструмента ISO30  (6 шт. для верхнего шпинделя и 6 шт. для нижнего шпинделя);
  • Внутренняя и внешняя система водяного охлаждения шпинделей;
  • Системы сигнализации и функция самодиагностики для обеспечения безопасной и эффективной работы;
  • Резервуар для рециркуляции воды для охлаждающей системы, в комплекте с насосом высокого давления;
  • Воздушный пистолет со сжатым воздухом;
  • Руководство по эксплуатации
  • Сертификация CE

Характеристики

Толщина стекла, мм 2–30
Максимальный диаметр отверстия, мм 80
Максимальное движение по оси х, мм 200
Максимальное движение по оси y, мм 200
Максимальная скорость вращение верхнего шпинделя (автоматически настраиваемая), об/мин 12 000
Максимальная скорость вращение нижнего шпинделя (автоматически настраиваемая), об/мин 4000
Рабочий диапозон, мм 1000
Высота рабочего стола, мм 1050
Рабочий стол, мм 4000 х 1750
Полная мощность, квт 14

Пример работы
